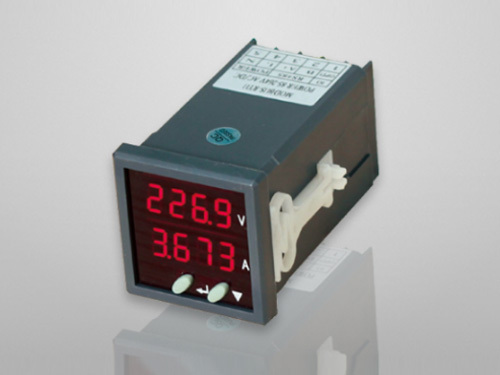

YGT-D108 - MR
      ①         ②
①测量功能

YGT-D102：单相电流

YGT-D103：单相电压

YGT-D104：单相电流、电压

YGT-D106：单相电流、电压、电度

YGT-D108：单相电流、电压、电度、功率、频率、功率因数

YGT-D112：三相电流

②辅助功能

M: MODBUS-RTU@RS485;

T ：DL/T645@RS485;

K1：最多 1 路输入输出通道；
S1/R1/P1/A1: 最多 1 路通用通道，可配置为可控硅开关量输出 / 继电器开关量输出 / 脉冲输出 / 模拟量输出

被测电流电压等级可选 ;

注 : DI 需外接 AC 220V 电源。

功能特性

●   测量单相电流，单相电压，有功 / 无功 / 视在功率，功率因数，有功 / 无功电度，频率等 ;

●   1 路开关量输入或者 1 路继电器输出或者或者 1 路脉冲输出或者1 路 4~20mA 模拟量输出 ;

●   上下限报警通道，可产生报警关联继电器输出 ;

●   MODBUS-RTU@RS485 通讯 ;

●   高亮二行 LED 显示，现场可对各项参数编程 ;

●   全封闭壳体，面板式安装 . 卡扣滑块固定，免螺丝安装 ;

性能指标

●   执行标准：GB/T 17215-2008, GB/T 22264-2008;

●   精度等级：电压、电流 0.2 级，功率 0.5 级，有功电度 1 级，功率因数 0.5%, 频率 0.01 Hz;

●   工作电源：85~265VAC/DC, 整机功耗 <0.5W;

●   开关量输入：4kV 光电隔离，内置 24VDC 电源，干接点输入

●   继电器输出：固态继电器输出，最大负载电流AC250V/3A@50Hz（如需机械式继电器输出 .请在订货时说明 )

●   模拟量输出：4~20mA, 最大负载 650Ω，精度 0.2%，可软件配置关联电参数 ;

●   脉冲输出：关联有功 / 无功电度，可设置 1~6000Puls/kWh或者 kvarh，可设置脉冲宽度 10~1000ms;

●   输入范围：电流 AC0-5A; 电压 AC0-660V，频率 45~65Hz

●   数据保存：所有系统参数和电度数据在失电状态下可保存 20 年

●   通讯端口：MODBUS-RTU@RS485，波特率支持 2400-38400bps;

●   快速脉冲群抗扰度：IEC61000-4-4, Level 4;

●   浪涌抗扰度：IEC61000-4-5, Level 3;

●   静电抗扰度：IEC61000-4-2，Level 4;

●   环境：工作温度 -20~70℃ . 存储温度 -40~85℃ ,湿度 5%~95% 无凝露。
